I mer enn 30 år har FIST skjøtebokser vært benyttet i det fiberoptiske nettet, spesielt sammen med matekabler og distribusjonskabler. Den nye FIST-MSC skal ivareta ny teknologi, endringer i nettverkstopologi og nye kabeltyper. Spesiell vekt er lagt på den økende bruken av mikrokabler og blåsefiber i mikrorør.
FIST-MSC (Modular Splice Closure) har en base med plass til 8 utbyttbare kaldforseglinger der antall kabelinnganger defineres av gitt kabeldiameter. For de minste kablene med diameter fra 0 til 5 mm, vil skjøteboksen ha et potensiale for 64 kabelinnganger. Utvalget av kaldforseglinger dekker kabler med diameter fra 0 til 27 mm.
Skjøtebokser for fiber FIST-MSC
Tidligere ble selve skjøtingen av den optiske fiberen ansett som problematisk. Utviklingen av skjøtemaskiner har gjort denne delen av jobben både enkel og billig. Fokus er nå på skjøteboksen, den kapslingen som skal beskytte dine skjøter– i tiår etter tiår.
Skjøteboks FIST-MSC serien
Modulær Gel-basert skjøteboks for alle segmenter i nettet, spesielt for mikrokabler og mikrorør.
- Kapslingsgrad IP68
- 3 ulike størrelser, C8, D8 og E8
- Universell og fleksibel
- For kabler med diameter fra 1-27 mm
- Enkel og transientfri tilgang til fibre
- Optimalisert for blåsing i mikrorør
- Bunn med 8 utbyttbare kaldforseglinger
- For bruk i kabelkummer, nodehytter og luftspenn
- Benytter FIST-SOSA kassetter
- Kan bygges ut med inntil 1248 skjøter
Oppgitte kapasiteter er basert på skjøting av 250 μm primærbelagt fiber. Ved skjøting av 900 μm sekundærbelagt fiber vil kapasiteten synke. Oppgitte størrelser er med trigger og låsering.
Maksimal skjøtekapasitet i FIST-MSC serien er 1248 skjøter. Dette oppnås ved å bestykke den største boksen med 52 stk. SLE-kassetter på hver side av skjøteboksens tårn. Hver kassett har en kapasitet på 12 skjøter, 2x52x12.
Kassetter til FIST-MSC serien skjøtebokser
Skjøteboksene bruker skjøtekassetter i FIST-SOSA2 serien. Disse finnes som Slim Element (SLE), Single Circuit (SC) Single Element (SE) og Mass Storage (MS). Kassettene har ulik høyde der referansen er 1. En SC-kassett har samme kapasitet som en SLE (12 skjøter), men er dobbel så høy. Oppgitte kapasiteten gjelder for skjøting av 250 μm primærbelagt fiber.
| Varenummer | Navnestreng | Beskrivelse | Høydeenheter kassett |
Kapasitet kassett |
|---|---|---|---|---|
| CU5583-000 | FIST-SOSA2-4SLE-S | Kassett, Slim Element S, 4 pkn | 1 | 12 |
| CU5584-000 | FIST-SOSA2-8SLE-S | Kassett, Slim Element S, 8 pkn | 1 | 12 |
| 017242-000 | FIST-SOSA2-4SC-S | Kassett, Single Circuit, 4 pkn | 1 | 4 |
| 377602-000 | FIST-SOSA2-8SC-S | Kassett, Single Circuit, 8 pkn | 1 | 4 |
| 488880-000 | FIST-SOSA2-2SE-S | Kassett, Single Element, 2 pkn | 2 | 12 |
| 536788-000 | FIST-SOSA2-4SE-S | Kassett, Single Element, 4 pkn | 2 | 12 |
| CC8950-000 | FIST-SOSA2-2MS-S | Kassett, Mass Storage, 2 pkn | 3 | 24 |
| Skjøteboks | C8 | D8 | E8 |
|---|---|---|---|
| Antall skjøter med SLE-kassett | 480 | 864 | 1248 |
| Antall skjøter med SE-kassett | 240 | 432 | 624 |
| Antall skjøter med SC-kassett | 160 | 288 | 416 |
| Antall skjøter med MS-kassett | 288 | 576 | 816 |
Tabellen over viser skjøtekapasiteten til de 3 skjøteboksene FIST-MSC-C8, FIST-MSC-D8 og FIST-MSC-E8 ved ulike valg av skjøte-kassetter. Størst kapasitet fås ved å bestykke E8 med 104 stk. SLE-kassetter, 52 på hver side av tårnet.
Kaldforseglinger til FIST-MSC serien
FIST-MSC serien benytter gel-baserte kaldforseglinger med flere utganger. Antall utganger i hver kaldforsegling gis av diameteren på kabelen som benyttes. Skjøteboksen er delt inn i 8 segmenter der hvert segment har plass til 1 kaldforsegling. Segmenter som ikke benyttes tettes med en dummy. Tabellen under viser hvor mange innganger som er tilgjengelige for en gitt kabeldiameter.
| Varenummer | Navnestreng | Beskrivelse | Antall kabler | Kabel-diameter |
|---|---|---|---|---|
| 760242586 | MSC-SKG1-21/27 | Kaldforsegling, MSC, 1xØ21-27 mm | 1 | 21-27 mm |

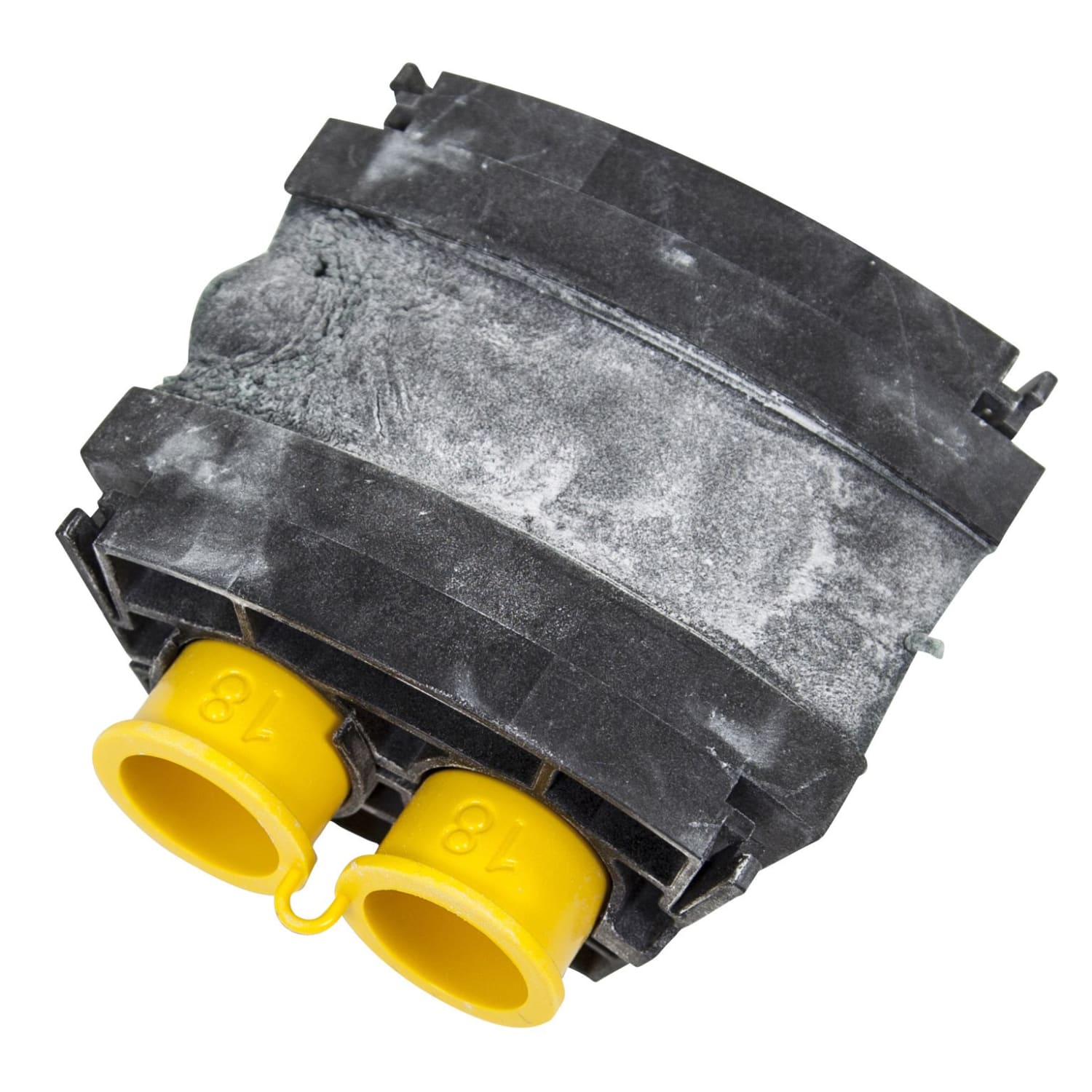

| 760242585 | MSC-SKG2-13/19 | Kaldforsegling, MSC, 2xØ13-19 mm | 2 | 13-19 mm |
| 760242584 | MSC-SKG2-18/22 | Kaldforsegling, MSC, 2xØ18-22 mm | 2 | 18-22 mm |

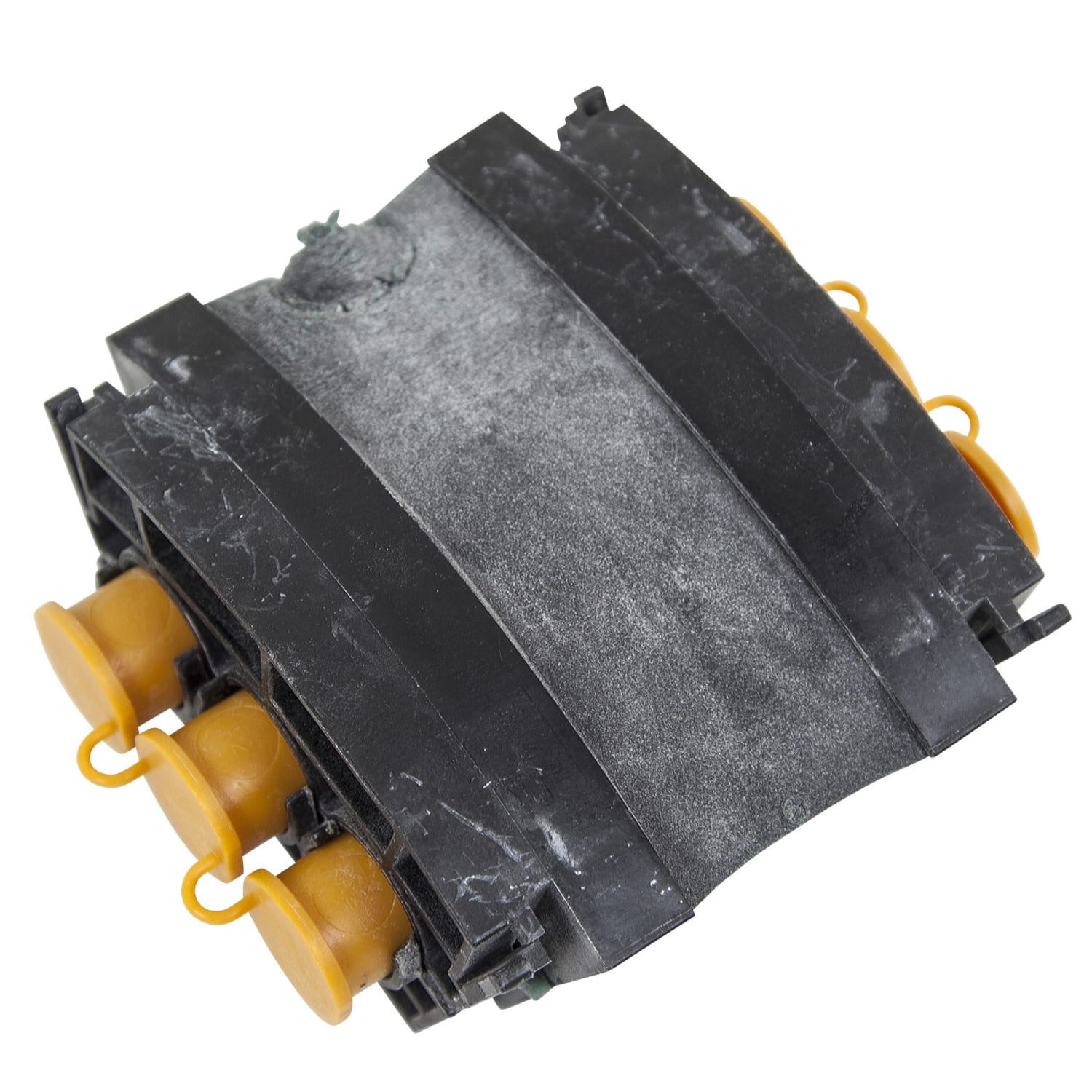

| 760242583 | MSC-SKG3-6/14 | Kaldforsegling, MSC, 3xØ6-14 mm | 3 | 6-14 mm |

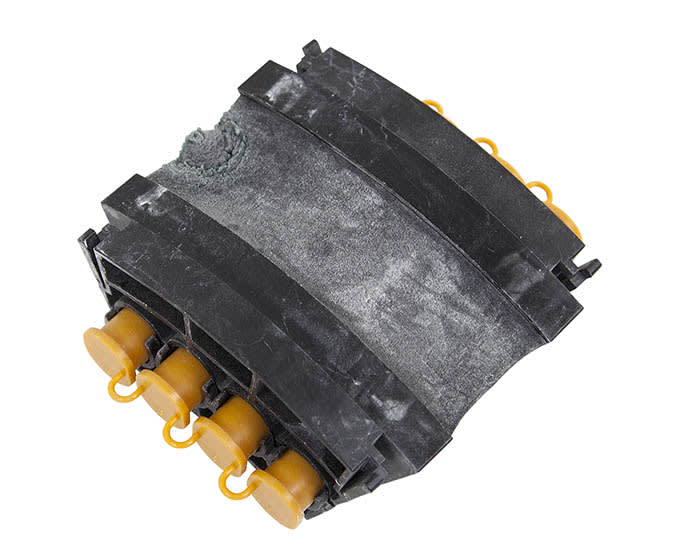

| 760242581 | MSC-SKG4-4/7-11 | Kaldforsegling, MSC, 4xØ4-11 mm | 4 | 4-11 mm |

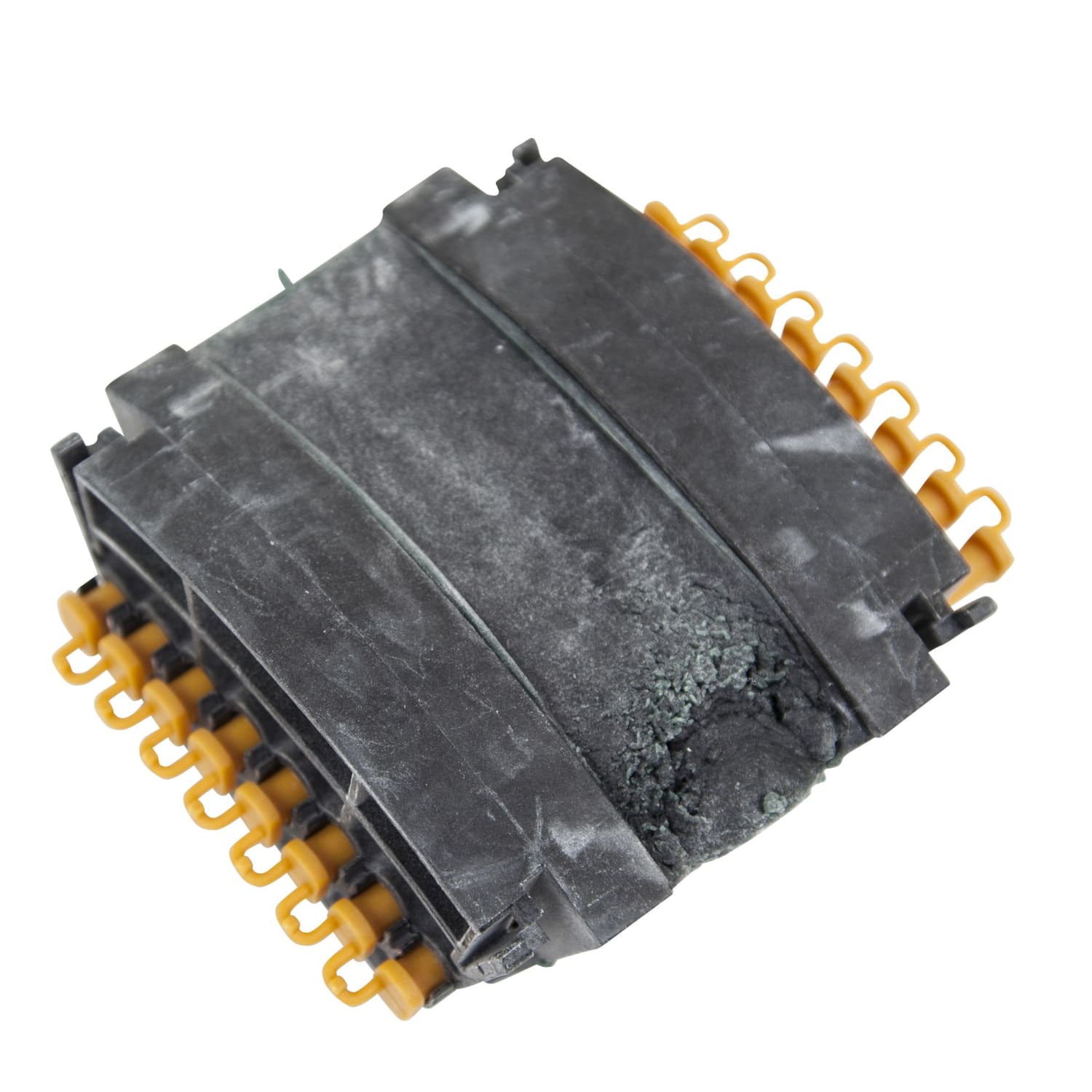

| 760242582 | MSC-SKG8-1/5 | Kaldforsegling, MSC, 8xØ1-5 mm | 8 | 1-5 mm |
| 760242580 | MSC-SKG-DUMMY | Kaldforsegling, dummy |
Strekkavlastere til FIST-MSC serien
For å kunne gi en tilfredsstillende forankring av de aktuelle kablene tilbys 5 ulike strekkavlastere. Kaldforseglinger og strekkavlastere hører sammen som vist i tabellen under.
Holder for strekkavlaster, følger med strekkavlasteren.
| Varenummer | Navnestreng | Beskrivelse | Passer sammen med kaldforsegling |
|---|---|---|---|
| 760244932 | CTU-S | Strekkavlaster, MSC, liten | 8xØ1-5 og 4xØ4-11 mm |
| 760244933 | CTU-L | Strekkavlaster, MSC, stor | 3xØ6-14 mm |
| 760244934 | CTU-G | Strekkavlaster, MSC, gigant | 2xØ13-19, 2xØ18-22 og 1xØ21-27 mm |

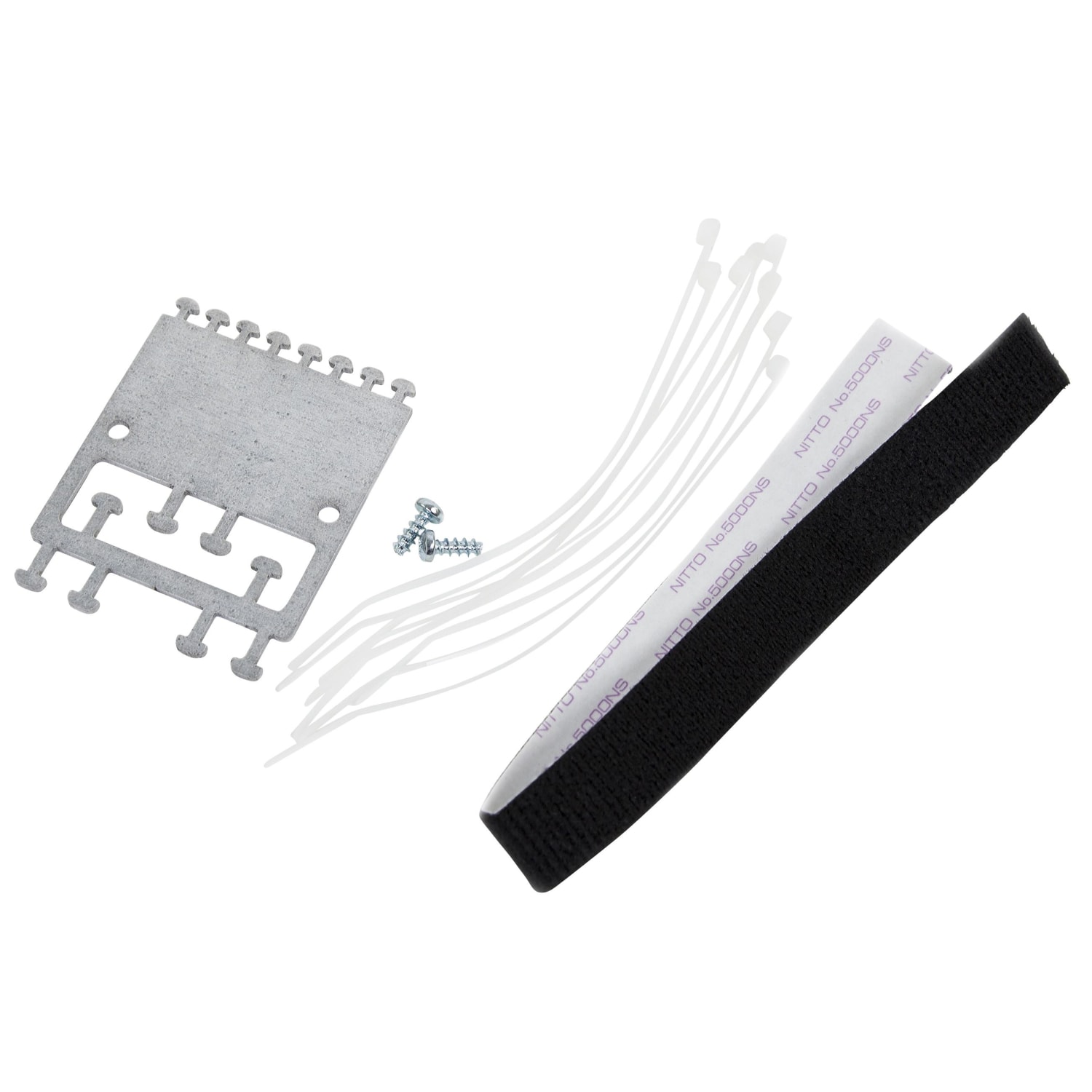

| 760242593 | CTU-BRKT-1 | Strekkavlaster, MSC, brakett 8 kabler | 8xØ1-5 og 4xØ4-11 mm |
| 760242594 | CTU-BRKT-2 | Strekkavlaster, MSC, brakett 3 kabler | 3xØ6-14, 2xØ13-19 og 2xØ18-22 mm |
FIST-MSC serien og mikrorør
FIST-MSC serien er spesielt godt egnet for bruk sammen med mikrorør. Det tilbys en ekstern brakett som kan brukes til innfesting av kabler før de ledes inn i kaldforseglingen. Den samme braketten kan brukes sammen med et sett holdere for forankring av mikrorør. Det leveres 3 varianter av dette settet; for 7, 10 og 12 mm rør.
| Varenummer | Beskrivelse | Kommentar |
|---|---|---|
| 760242597 | Brakett, kabelinnføring, FIST MSC | |
| 760242599 | Strekkavlaster MSC, 4 mikrorør, 7 mm | Inneholder 1 plastbrakett og 4 krympehylser, 7 mm |
| 760242600 | Strekkavlaster MSC, 4 mikrorør, 10 mm | Inneholder 1 plastbrakett og 4 krympehylser, 10 mm |
| 760242601 | Strekkavlaster MSC, 3 mikrorør, 12 mm | Inneholder 1 plastbrakett og 3 krympehylser, 12 mm |
Kveilerammer til FIST-MSC serien skjøtebokser
En universal kveileramme passer til de 3 variantene av skjøteboksen. Denne er justerbar i høyde for best mulig tilpasning og har en kapasitet på minimum 10 m fra hver side for kabler med diameter opp til 15 mm. Kveilerammen kan monteres på vegg og stolpe. Ved montering på stolpe benyttes det et mastefeste.
Verktøy og tilbehør
For å lette arbeidet under installasjon leveres en arbeidsjigg som skjøteboksen festes til. Denne består av en påbyggingssats til arbeidsjiggen for FOSC-400 serien skjøteboksen. Man trenger kun å kjøpe påbyggingssatsen hvis man allerede har jiggen for FOSC-400.
